I innovationen af intelligent belysning, digitale LED-strips har overgået simpel dekoration og er blevet et lærred til at skabe dynamisk visuel kunst. Uanset om man skaber blændende arkitektoniske facader eller konstruerer fordybende sceneeffekter, ligger kernen i præcist at udstede kommandoer til hver enkelt LED. Det er her, to almindelige “sprog” inden for belysning -SPI og DMX512 digital LED-strip-bliver afgørende. Men mange brugere er forvirrede over disse to teknologier: Hvad er forskellen på dem? Hvilken skal jeg vælge til mit projekt?
Denne artikel dykker ned i arbejdsprincipperne, egenskaberne og forskellene på disse to SPI- og DMX512-digitale LED-stripbelysningssystemer for at hjælpe dig med at træffe det rigtige valg til dit projekt.
Hvad er en SPI Digital LED Strip?
En SPI (Serial Peripheral Interface) LED-strip er en programmerbar LED-strip, der bruger en seriel kommunikationsprotokol. Hver LED har en uafhængig kontrolchip, f.eks. WS2812B eller SK6812. Disse chips kan modtage digitale signaler og uafhængigt styre farven og lysstyrken på hver LED.
Funktionsprincippet for en SPI-strip er at overføre signaler gennem en eller to datalinjer. WS2812 B bruger f.eks. en single-wire transmissionsprotokol, hvor data sendes sekventielt fra den første LED til den næste, hvilket giver en “kaskade”-effekt.
Hver LED-chip modtager sin egen datapakke og sender de resterende data videre til den næste LED. Dette design gør det muligt for strimlen at opnå komplekse animationseffekter på pixelniveau, hvor hver LED er en uafhængig kontrollerbar “pixel”.”
Almindelige SPI-chiptyper omfatter WS2811/WS2812B (mest almindelige, enkelttrådstransmission) og SK6812 (understøtter RGBW-farver). Disse LED-strips fungerer typisk ved 5V eller 12V, hvilket gør dem velegnede til små og mellemstore projekter. Selvfølgelig findes der også 24V SPILED-strips, som ofte bruges i små og mellemstore projekter.

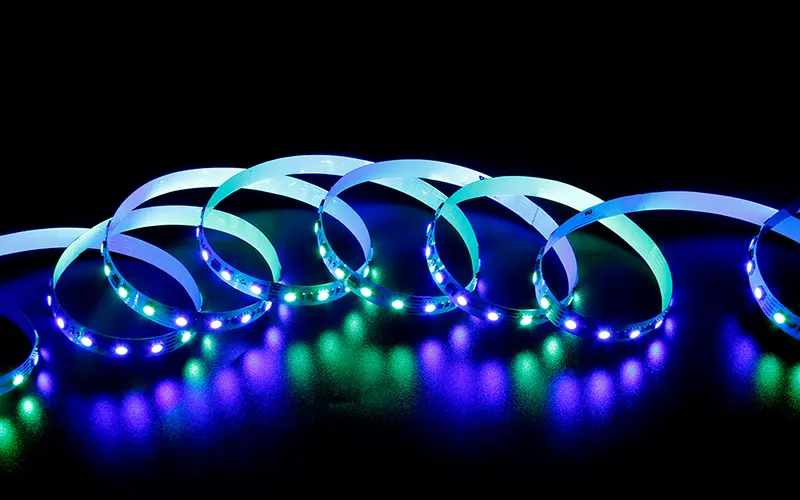

Hvad er en DMX512 Digital LED Strip?
A DMX512 digital LED-strip er et belysningsprodukt baseret på DMX512-protokollen. DMX512-protokollen (Digital Multiplex, 512) blev oprindeligt designet til scene- og teaterbelysning med det formål at give kraftige, standardiserede kontrolfunktioner.
DMX512-protokollen bruger differentiel signaltransmission og en standard XLR-grænseflade (normalt 3-polet eller 5-polet) til tilslutning. Et DMX512-univers kan styre 512 kanaler, og hver kanal kan sende værdier fra 0 til 255.
For RGB LED-strips kræver hvert segment typisk 3 kanaler (en for rød, grøn og blå), og derfor kan et univers maksimalt styre ca. 170 RGB-strips. DMX512 RGBW er også tilgængelig i øjeblikket.

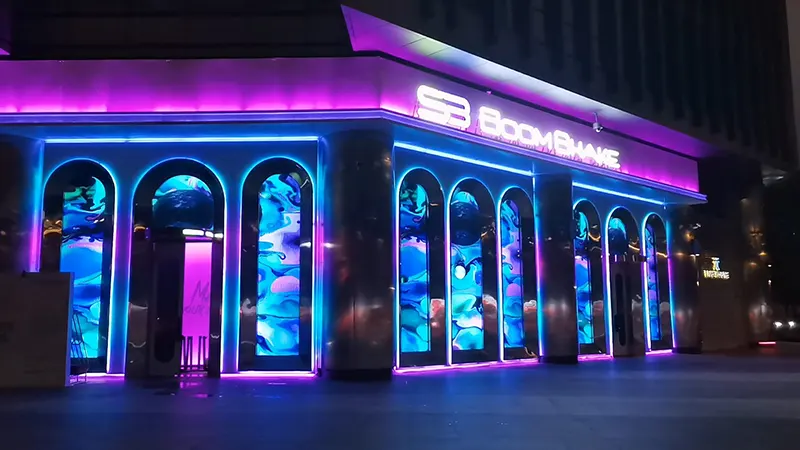

En vigtig egenskab ved DMX512 er dens stabilitet og evne til at modvirke interferens. Den differentierede signaloverførselsmetode gør, at signalet forbliver stabilt over lange afstande (op til 300 meter) og er mindre modtageligt for elektromagnetisk interferens.
Det gør DMX512 til det foretrukne valg til store scener, arkitektonisk belysning og udendørs installationer. Desuden tilbyder DMX512-udstyr fremragende interoperabilitet, hvilket typisk giver problemfri kompatibilitet mellem enheder fra forskellige mærker.
Nøgleforskelle mellem SPI og DMX512 digitale LED-strips
Vi kan grundigt sammenligne og analysere SPI og DMX512 LED-strips for at hjælpe dig med at vælge det bedst egnede belysningssystem.
Forskelle i kontrolmetoder
SPI bruger master-slave-kontrol, hvor controlleren sender data direkte til hver LED, og dataene overføres i en kaskade. DMX512 bruger broadcast-kontrol, hvor controlleren sender signaler til alle enheder samtidigt, og hver enhed henter de tilsvarende data baseret på sin adressekode.
Teknologi til signaloverførsel
SPI bruger single-ended signaltransmission, hvilket resulterer i relativt svage anti-interferensegenskaber. Den er velegnet til transmission over korte afstande (ideelt set inden for 5 meter, med et maksimum på 30 meter). DMX512 bruger RS485-standarden med differentielle signaler, hvilket giver stærke anti-interferensegenskaber og en transmissionsafstand på op til 300 meter og endnu længere med repeatere.
Kontrol af præcision
Hver LED i en SPI LED-strip er en pixel, der kan styres uafhængigt, hvilket muliggør sofistikerede animationseffekter og billedvisning. DMX512 styrer typisk LED'er i segmenter, hvor en adressekode styrer et segment (f.eks. 1 meter eller 50 cm). Selv om præcisionen er relativt lav, er det tilstrækkeligt til belysning af store områder.
Grænsefladestandarder
SPI LED-strips bruger typisk et simpelt 3-polet interface (power+, signal, jord), som giver fleksible, men mindre standardiserede forbindelser. DMX512 bruger en standard XLR-grænseflade, der giver pålidelige forbindelser og kompatibilitet i hele branchen.
Omkostningsfaktorer
SPI LED-strips og deres controllere er relativt billige, hvilket gør dem velegnede til projekter med begrænsede budgetter. DMX512-systemer er på grund af deres brug af professionelle standarder og komponenter dyrere, men giver større pålidelighed og skalerbarhed. I sidste ende afhænger valget af dit budget.
Sammenligning af fordele og ulemper ved SPI og DMX512 Digital LED Strip
Nu hvor vi har lært om forskellene mellem SPI og DMX512 LED Strips, lad os analysere deres fordele og ulemper. Lad os tage et omfattende kig på dem.
Fordele ved SPI LED Strips:
- Stærke kontrolfunktioner på pixelniveau, hvor hver LED kan styres uafhængigt, hvilket er velegnet til at skabe indviklede animationer og displayeffekter.
- Lave omkostninger og lav adgangsbarriere, velegnet til gør-det-selv-entusiaster og små projekter.
- Enkelt styresystem, der nemt kan implementeres med open source-hardware som Arduino og Raspberry Pi.
- Fleksibel programmering med mange open source-biblioteker og eksempler på kode til rådighed som reference. Særligt velegnet til kreative projekter og interaktiv udvikling.
Ulemper ved SPI Digital LED strips:
- Nogle SPI LED-chips har resume-funktionalitet, men en front-end-fejl vil påvirke alle efterfølgende LED'er.
- Transmissionsafstanden er begrænset, signalet dæmpes hurtigt, og transmission over lange afstande kræver en signalforstærker.
- Interferensmodstanden er svag, og der kan opstå signalafvigelser i komplekse elektromagnetiske miljøer. Opdateringshastigheden og dataoverførselshastigheden er begrænset, hvilket fører til ventetid i store applikationer. Der findes ingen fælles industristandard, og forskellige chip-protokoller er inkompatible.
Fordele ved DMX512 digitale LED-strips:
- Industristandardprotokol, fremragende enhedskompatibilitet, interoperabel på tværs af forskellige mærker.
- Stabil og pålidelig signaloverførsel, velegnet til belysningsprojekter over lange afstande.
- Pålidelig i professionel kvalitet, velegnet til kommercielle forestillinger og permanente installationer.
- Meget skalerbar, i stand til at styre tusindvis af kanaler gennem en multi-univers controller.
- Nem vedligeholdelse, enkel fejldiagnose og udskiftning af udstyr.
Ulemper ved DMX512:
Relativ lav kontrolpræcision, typisk kontrolleret i segmenter.
Høje systemomkostninger; kræver køb af controller, dekoder og specialkabler.
Relativt kompleks konfiguration; kræver indstilling af adressekoder og forståelse af kanaltildeling.
For professionel og dyr til små projekter.
Vanskeligt at opnå pixelanimationseffekter; kræver professionelle programmeringsfærdigheder.
Hvornår skal man vælge SPI LED eller DMX512 Digital LED Strip?
Hvornår skal man vælge SPI LED Strip
Hvis dit belysningsprojekt opfylder følgende kriterier, kan du prioritere brugen af SPI LED-strips:
- Projektet er relativt lille med en samlet længde af LED-strips på mindre end 20 meter.
- Komplekse pixelanimationer eller billedvisningseffekter er påkrævet.
- Budgettet er begrænset, og omkostningskontrol er en prioritet.
- Projektet involverer en midlertidig installation eller er af gør-det-selv-karakter.
- Brugeren ønsker at bruge open source-hardwareplatforme som Arduino.
- Installationen er placeret indendørs i et relativt enkelt elektromagnetisk miljø.
Hvornår skal man vælge DMX LED Strip
Hvis dit nuværende belysningsprojekt involverer et af følgende scenarier, bør du vælge DMX512 LED-strips:
- Store projekter, der involverer langdistancetransmission (over 30 meter)
- Professionelle kommercielle eller performance-projekter med høje krav til pålidelighed
- Kræver integration med eksisterende DMX-belysningssystemer
- Permanente installationer, der kræver langvarig stabil drift
- Bruges i udendørs miljøer eller komplekse elektromagnetiske omgivelser
- Kræver centraliseret styring af et stort antal lysarmaturer
Konklusion
SPI LED-strips og DMX512 digital LED-strip repræsenterer to forskellige koncepter inden for digital lysstyring. Du skal træffe det rigtige valg baseret på dit belysningsprojekt. At vælge den rigtige teknologi påvirker ikke kun den vellykkede implementering af projektet, men har også indflydelse på senere vedligeholdelsesomkostninger og systemets opgraderingsmuligheder. Hvis du er på udkig efter SPI- eller DMX512-digitale LED-strips af høj kvalitet, bedes du kontakte Kontakt os for mere produktinformation og løsninger.
Ofte stillede spørgsmål
Hvis SPI LED-stripens signaloverførselsafstand er utilstrækkelig, anbefales det at installere en signalforstærker for hver 5-10 meter. For DMX512-systemer kan transmissionsafstanden forlænges ved at tilføje en signalrepeater. Brug af kabler af højere kvalitet og reduktion af antallet af stik kan også effektivt forbedre signalkvaliteten.
SPI kræver typisk en specifik mikrocontroller og tilsvarende programmeringsviden; DMX512 kræver en dedikeret konsol eller software med en DMX-grænseflade. Det afhænger hovedsageligt af dit projekts behov; DMX512-controllere er dyrere.
Nej, DMX512-strips kræver en DMX-dekoder for at konvertere det digitale signal til et styresignal, som strippen kan genkende. Efter afkodning kan strimlen tilsluttes LED-strømforsyningen for stabil styring.
Til boligindretning, skabsbelysning eller gør-det-selv-projekter er SPI LED-strips mere velegnede, fordi de er billige og lettere at installere og tilslutte.
Vi anbefaler ikke dette, selv om det er muligt i professionelle belysningsprojekter. Det skyldes, at nogle styresystemer understøtter DMX-SPI-konvertere, som gør det muligt at sende DMX-signaler til SPI-lysbjælker til synkron styring på tværs af protokoller. Denne metode kræver dog professionel opsætning og fejlfinding og udføres bedst af en tekniker.
