DMX512 LED-strips worden gebruikt in professionele verlichtingstoepassingen zoals podiumverlichting, concertverlichting, gevels van gebouwen, themaparken en hoogwaardige commerciële ruimtes. Ze bereiken perfect complexe, precieze en gesynchroniseerde verlichtingseffecten. Traditionele LED-strips voor algemeen gebruik en eenvoudige afstandsbedieningen kunnen niet langer aan deze behoeften voldoen. Dit is waar het DMX-protocol, als industriestandaard, opvalt in LED-stripverlichting.
Het DMX512 (Digital Multiplex) protocol werd oorspronkelijk ontworpen voor het aansturen van podiumverlichtingsarmaturen en is nu de kerntechnologie geworden voor het aansturen en orkestreren van grote aantallen complexe LED stripsystemen. Het stelt verlichtingsontwerpers in staat om duizenden individuele “pixels” nauwkeurig te regelen en zo verbluffende dynamische licht- en schaduweffecten te creëren.
Wat is DMX? Waarom is het de industriestandaard voor professionele verlichtingsregeling?
DMX, DMX512-A staat voor “Digital Multiplexed 512”, waarbij “512” de belangrijkste eigenschap is.
Het is een standaard digitaal communicatieprotocol dat in eerste instantie werd ontwikkeld voor het aansturen van podiumverlichtingsapparatuur en dat nu de universele verlichtingstaal is geworden voor podia, televisiestudio's, architecturale verlichting en zelfs voor het aansturen van themaparkverlichting. Hoe de DMX512 geleide strook te controleren, pls lezen Hoeveel LED Strips kan een DMX aansturen? (DMX LED Strip aansluitgids)
Voordelen van DMX512-verlichting:
- Veelzijdigheid: We hebben ontdekt dat bijna alle professionele verlichtingsapparatuur DMX-ingang ondersteunt. Daarom is de veelzijdigheid zeer groot, waardoor naadloze samenwerking tussen verschillende merken en apparaten mogelijk is.
- Nauwkeurige besturing: Eén DMX-protocol kan onafhankelijk tot 512 kanalen aansturen. Voor LED-strips kunnen de rode, groene, blauwe en witte (RGBW) waarden voor elke LED of strip nauwkeurig worden toegewezen, waardoor een ongeëvenaarde nauwkeurige regeling mogelijk is.
- Betrouwbaarheid en stabiliteit: Het maakt gebruik van differentiële signaaltransmissie, biedt sterke mogelijkheden tegen interferentie en behoudt signaalstabiliteit, zelfs tijdens kabeltransmissie over lange afstanden.
- Krachtige schaalbaarheid: Dankzij een “kosmisch” concept kan één enkel systeem gemakkelijk duizenden kanalen aansturen, waardoor het voldoet aan de behoeften van de meest complexe projecten.
Hoe bestuurt DMX LED Strip Light?
Het DMX-protocol zelf kan LED stripverlichting niet rechtstreeks aansturen; althans, gewone LED stripverlichting heeft geen DMX-systeem. Als je het DMX-protocol wilt aansturen, heb je een cruciale “vertaler” nodig - de DMX-decoder.
- Een signaal verzenden: De DMX-console of software stuurt een digitaal signaal met een specifiek DMX-adres en de bijbehorende helderheids-/kleurwaarde.
- Signaalontvangst en vertaling: Na ontvangst van het signaal controleert de DMX-decoder of het adres in het signaal overeenkomt met zijn eigen voorgedefinieerde adres.
- Uitgang aandrijving: Zodra er een overeenkomst is gevonden, vertaalt de decoder het digitale DMX-signaal in een PWM-signaal (Pulse Width Modulation).
- De LED aansturen: Het PWM-signaal regelt de stroom naar de LED-strip en regelt zo nauwkeurig de helderheid, kleur of dynamische veranderingen van de strip.
Essentiële onderdelen voor DMX-gestuurd LED Striplicht
Als je een compleet DMX LED-stripsysteem bouwt om LED-strips met DMX aan te sturen, heb je de volgende vier kerncomponenten nodig:
- DMX-besturingsbron: Een DMX-console (zoals een professionele podiumconsole) of besturingssoftware op een PC/Mac (zoals Madrix, Luminair, enz.) die wordt gebruikt om DMX-signalen te bewerken en uit te voeren.
- DMX Decoder: Dit is de interface tussen het DMX-signaal en de LED-strip. Hij ontvangt het DMX-signaal en stuurt een PWM-signaal uit om een standaard constante spanning of constante stroom LED-strip aan te sturen.
- Voeding: Levert de gelijkspanning (meestal 12V of 24V) die de LED-strip en DMX-decoder nodig hebben. De keuze is afhankelijk van het vermogen van de LED-strip; is deze 12V, kies dan 12V; is deze 24V, kies dan 24V.
- DMX-compatibele LED-strip: Typisch adresseerbare RGB/RGBW/RGBIC-strips of standaardstrips met constante spanning/constante stroom die worden aangestuurd door de decoder.
Hoe sluit ik het signaal en de voeding van een DMX LED Strip Light aan?
De juiste bedrading is essentieel voor een stabiele werking van een DMX-systeem. Daarom is het cruciaal om de DMX LED strip en voeding correct aan te sluiten.
DMX-signaalverbinding:
DMX-signaallijnen (D+/D-/GND) moeten in serie worden aangesloten. Dat wil zeggen, sluit vanaf de stuurbron aan op de ingang van de eerste decoder, vervolgens vanaf de uitgang van de eerste decoder op de ingang van de tweede decoder, enzovoort.
Opmerking: DMX-signaallijnen moeten gebruikmaken van professioneel afgeschermde twisted-pair kabel (zoals DMX-specifieke kabel of CAT5/6-kabel).
LED Strip Voedingsaansluiting (Parallel):
De voeding van de LED-strip (V+/V-) moet parallel worden aangesloten op de hoofdvoeding of de verdeelde voedingskast.
Belangrijkste principe: DMX-signalen staan in serie, maar hoogspanningsleidingen moeten parallel worden aangesloten voor een gelijkmatige stroomverdeling en om spanningsverlies te voorkomen.
Decoder- en LED-stripaansluiting:
Sluit de PWM-uitgang van de decoder aan op de overeenkomstige pinnen van de kleuren-LED-strip (R, G, B, W). Zorg ervoor dat de spanning overeenkomt (bijv. 24V op 24V).
Algemene regelapparaten en software voor DMX LED Strip Light
Veelgebruikte DMX-besturingsapparaten die in praktische toepassingen worden gebruikt. Je kunt de volgende regelapparaten en software gebruiken:
- Fysieke DMX-console: Geschikt voor podia, tentoonstellingszalen, clubs en andere locaties waar realtime verlichting nodig is.
- Software voor computerbediening + DMX-interface (USB-DMX/ArtNet): Programmeerbare effecten, getimede werking en muzieksynchronisatie.
- Madrix (hoogwaardige architecturale verlichting, mediagevels)
- Sunlite Suite (Prestatie- en installatieprojecten)
- QLC+, Freestyler (startersvrije oplossing)
- Art-Net / sACN netwerkcontroller
Ondersteunt het verzenden van DMX-signalen via Ethernet, geschikt voor grootschalige installaties en transmissie over lange afstanden. Met deze apparaten kunnen DMX-besturingssystemen worden aangepast aan verschillende projectbehoeften, van eenvoudige verlichting tot complexe animatie-effecten.
Vergelijking van DMX-besturingssystemen met andere besturingsmethoden
Om je te helpen de beste keuze te maken, vergelijken we DMX met andere veelgebruikte besturingsmethoden:
| Kenmerken | DMX-besturingssysteem | Gemeenschappelijke PWM-besturing (bijvoorbeeld RGB-controller) | SPI-protocolbesturing (bijvoorbeeld WS2812B) |
| Controleprecisie | Extreem hoog (512 kanalen/universum) | Laag (uniforme variatie over de hele lichtstrook) | Extreem hoog (individuele pixelcontrole) |
| Zendafstand | Lang | Kort | Lang |
| Complexiteit van het systeem | Middelhoog | laag | maar vereist speciale IC LED-strip |
| Kosten | Middelhoog | laag | Gemiddeld (pixeldecoder is relatief duur) |
| Toepasselijke scenario's | Grootschalige, professionele projecten | Sfeerverlichting thuis | Kleinschalige, creatieve pixelprojecten |
Toepassingsscenario's voor DMX-bestuurd LED Striplicht
De voordelen van DMX liggen in nauwkeurige bediening, beheer van meerdere kanalen en programmeerbare dynamische effecten, waardoor het veel wordt gebruikt in omgevingen met hoge verlichtingseisen en frequente scènewisselingen. Hieronder volgen veelvoorkomende toepassingsscenario's voor DMX LED stripverlichting:
Gevelverlichting
DMX-gestuurde LED-lichtstrips op gevels van gebouwen maken zeer consistente kleurovergangen en vloeiende effecten mogelijk, waardoor gebouwen 's nachts veranderen in dynamische oriëntatiepunten.
Door lichtstrips te installeren langs de lijnen van een gebouw, kunnen licht en kleur gesynchroniseerd worden over het hele gebouw en kunnen zelfs vloeiende lichteffecten gecreëerd worden. Programmering op afstand en getimede weergave zijn mogelijk, zodat geen handmatige bediening nodig is. Geschikt voor: commerciële complexen, hotelgevels, bruggen en monumentale gebouwen.
Podium- en uitvoeringsscenario's
DMX-besturingssystemen zijn de standaardoplossing in de podiumindustrie. LED lichtstrips kunnen worden gesynchroniseerd met audio, rook en mechanische apparaten. Nauwkeurige synchronisatie tussen muziek en optreden zorgt voor ultieme visuele effecten.
De lichtstrips kunnen de beweging van lichtpunten simuleren, “lopend” van het ene uiteinde van het podium naar het andere, geschikt voor: concerten, muziekfestivals, theaters en podiumshows.
Televisiestudio's
DMX LED lichtstrips bieden een stabiele, flikkervrije lichtopbrengst, waardoor ze ideaal zijn voor het opnemen van televisieprogramma's. Ze maken snelle veranderingen in de kleuren van het programmathema mogelijk door DMX te gebruiken voor real-time kleuraanpassing van “warmte/koeling, kleur en helderheid”.”

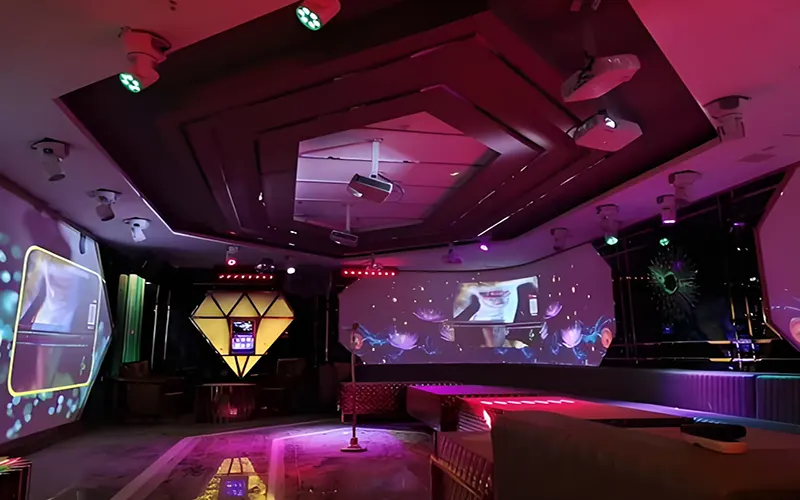

Commerciële ruimtes
Commerciële ruimtes geven prioriteit aan sfeer en beleving en DMX maakt het mogelijk om verlichtingseffecten voorbij vaste instellingen te brengen en dynamisch te beheren. Het kan het merkimago en de visuele memorabiliteit verbeteren door automatisch van kleur te veranderen om bij gebeurtenissen te passen.
Exclusieve woningen en slimme huizen
DMX wordt een nieuwe trend voor high-end gebruikers in smart homes omdat het stabieler en nauwkeuriger is dan conventionele WiFi/RF-verlichting. De verlichting in het hele huis knippert synchroon met de muziek, waardoor zowel binnen als buiten gelijkmatig gedimd wordt.
Conclusie
Als je eenmaal de basisprincipes van het DMX-protocol onder de knie hebt, kun je LED stripverlichting perfect aansturen. DMX is niet alleen voor het podium, het vertegenwoordigt een nauwgezette houding en bekwaamheid in het bereiken van perfecte verlichtingseffecten.
Als je op zoek bent naar DMX LED-lichtstrips van hoge kwaliteit of besturingssysteemoplossingen, bezoek dan NEONLEDSTRIP.COM en neem contact op met ons technisch team.
FAQ's
Nee. Normale LED-lichtstrips hebben een DMX-decoder nodig om het signaal om te zetten voordat ze DMX-commando's kunnen ontvangen en bestuurd kunnen worden.
Ja, maar alleen als het een DMX512 LED-strip is. Door op de juiste manier decoderadressen en kanalen toe te wijzen, kan één controller meerdere strips aansturen en zo gebiedssynchronisatie of groepsbesturing bereiken.
De langste signaaloverdrachtsafstand met standaard XLR-kabel is maximaal 1000 meter. We raden echter aan een DMX-signaalversterker toe te voegen voor afstanden van meer dan 300 meter.
