O que é que utiliza para ligar tiras de LED cortadas? Muitas pessoas deparam-se com esta questão durante a instalação de tiras. Então, como é que ligamos perfeitamente as tiras cortadas, ou as dobramos ou ramificamos facilmente? A resposta reside num componente aparentemente insignificante mas crucial - o conetor de fita LED. Os conectores de tiras LED existem em vários tipos, incluindo à prova de água e não à prova de água, e também estão disponíveis em versões de uma só cor, de duas cores e RGB. Em seguida, forneceremos um guia completo sobre como selecionar o conetor de fita LED mais adequado para o seu projeto.
O que são conectores de fita LED?
Os conectores para tiras de LED são acessórios especificamente concebidos para ligar tiras de LED a fontes de alimentação e controladores sem soldar, ou para ligar duas tiras para obter extensões, cantos ou esquemas de ramificação.
Estes substituem efetivamente os métodos de soldadura tradicionais, reduzindo significativamente a dificuldade de instalação e os custos de manutenção.
Vantagens:
- Ligação rápida: Permite que utilizadores não profissionais liguem circuitos de forma rápida e segura.
- Disposição flexível: Fornece conectores em forma de L, em forma de T e outros conectores de canto para obter geometrias de iluminação complexas.
- Entrada de alimentação: Liga a fita LED à fonte de alimentação do controlador ou ao controlador.
Tipos comuns de conectores de fita LED
Os conectores de fita LED podem ser classificados nos seguintes tipos principais, com base na sua função e forma:
Conectores de tira para fio: Utilizados para ligar a extremidade da tira de LED ao terminal de saída com um fio para a fonte de alimentação ou ligação do controlador. Normalmente, são do tipo snap-fit sem soldadura.
Conectores de tira para tira: Utilizados para ligar dois segmentos de fita LED, permitindo a extensão da fita ou uma ligação perfeita.

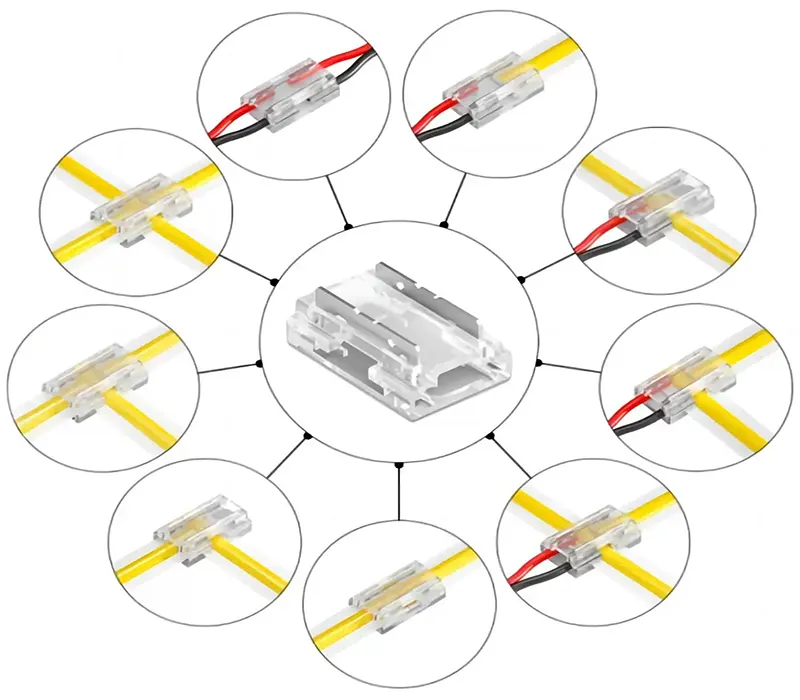

Conectores de forma (tipos L/T/X):
Tipo L: Para viragens em ângulo reto de 90 graus.
Tipo T: Para ramificação de três vias em forma de T.
Tipo X: Para ramificação de quatro vias em forma de cruz.
Adaptadores de terminais DC/parafuso: Utilizados para ligar tiras de LED a fichas macho/fêmea DC normais ou a blocos de terminais aparafusados.
Determinar as especificações do conetor com base no tipo de fita LED
Este é o primeiro passo mais importante na seleção de um conetor, garantindo uma correspondência perfeita entre o conetor e as especificações físicas e eléctricas da fita LED. O número de pinos do conetor deve corresponder ao número de almofadas de cobre da fita LED:
- 2-Pinos: Monocromático (por exemplo, luz branca, luz branca quente)
- 4 pinos: RGB padrão
- 5 pinos: RGBW ou RGBWW
- 6 pinos: RGB+CCT (cores completas com ajuste da temperatura da cor)
Largura da fita LED correspondente (largura da placa de circuito impresso):
Os conectores estão disponíveis em diferentes tamanhos, como 8 mm, 10 mm e 12 mm. A largura da placa de circuito impresso da sua fita LED deve corresponder exatamente à largura da ranhura do conetor para garantir um bom contacto e uma fixação segura.
Considerações especiais para fitas de LED endereçáveis:
Para tiras de LED endereçáveis, como a WS2812 e a WS2813, para além da linha de alimentação, os pinos da linha de dados ou da linha de dados de reserva (BI) também têm de ser emparelhados para garantir uma transmissão estável do sinal.
Seleção do método de ligação: Adaptadores sem solda vs. adaptadores com solda

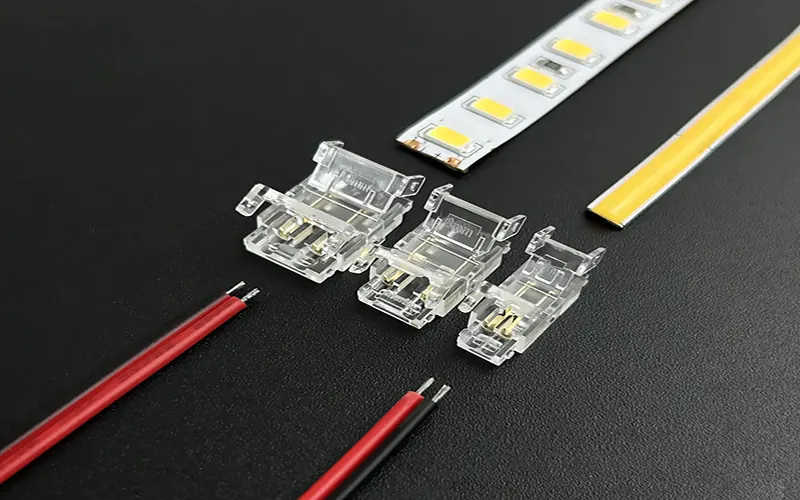

Conectores sem solda
Os conectores sem solda são fáceis de utilizar e adequados para utilizadores domésticos e projectos de bricolage. Os utilizadores inserem simplesmente a fita LED no conetor.
Em seguida, pressione os grampos no conetor para obter uma ligação eléctrica estável. Estes conectores são normalmente utilizados para instalações de iluminação de curta duração ou temporárias, especialmente adequados para utilizadores sem ferramentas de soldadura.
Conectores de solda
Os conectores de solda oferecem maior estabilidade, o que os torna particularmente adequados para instalações em grande escala ou para a utilização a longo prazo de fitas de luz. Ao utilizar conectores de solda, pode garantir um fluxo de corrente estável e reduzir as avarias causadas por mau contacto.
Embora a soldadura exija alguma perícia e tempo, para aplicações exigentes, os conectores de solda são, sem dúvida, a melhor escolha.
Quais são os requisitos e o ambiente de instalação dos conectores de fita LED?
Ao selecionar conectores de fitas LED, o ambiente de instalação e os requisitos são cruciais. Eis algumas considerações importantes:
Utilização em interiores vs. exteriores
Se a sua fita LED se destina a ambientes exteriores ou húmidos, certifique-se de que escolhe conectores à prova de água. Os conectores à prova de água impedem eficazmente a entrada de chuva ou humidade nos pontos de ligação, evitando curto-circuitos ou danos.
Espaço de instalação
Considere o tamanho do seu espaço de instalação e selecione o conetor adequado. Algumas tiras de LED são instaladas em cantos ou espaços confinados, o que pode exigir conectores de ângulo reto para obter ligações flexíveis.
Espaço de instalação Vibrações e choques
Em veículos, palcos ou suportes de exposição frequentemente deslocados, os adaptadores soldados com encapsulamento de tubos termorretrácteis são mais estáveis e fiáveis do que qualquer conetor sem solda.

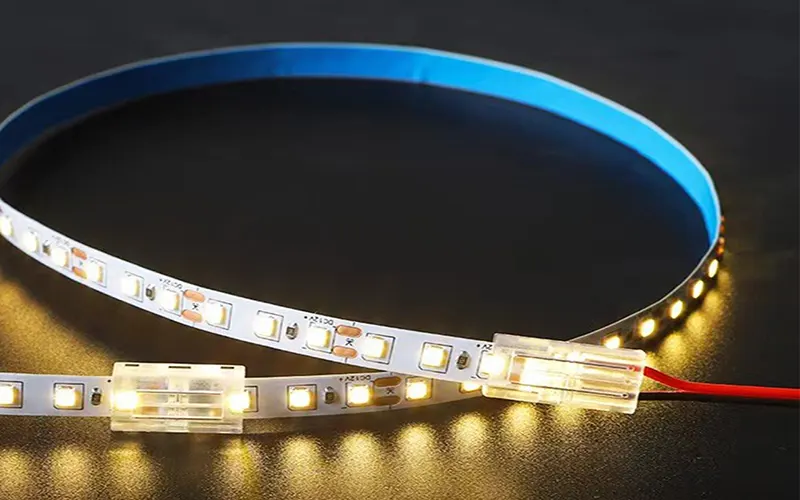

Como instalar um conetor de fita LED sem solda?
A instalação de um conetor de fita LED sem solda é um processo simples e intuitivo. Siga estes passos para concluir facilmente o processo:
Preparação: Certifique-se de que a alimentação da fita LED está completamente desligada. Limpe as almofadas na extremidade da tira de LED com um cotonete com álcool para remover qualquer óleo ou óxido; isto é crucial para uma boa condutividade.
- Abrir o conetor: Normalmente, é necessário levantar ou deslizar suavemente para abrir os clipes ou a tampa do conetor.
- Inserir a tira de LED: Insira suavemente a extremidade da tira de LED preparada (alinhando a área de almofada recortada com os contactos metálicos no interior do conetor) na ranhura do conetor. Certifique-se de que a tira de LED está totalmente inserida e que as almofadas estão perfeitamente alinhadas com os contactos.
- Apertar o conetor: Pressione ou encaixe a tampa/clipe do conetor com firmeza até ouvir um “clique”, indicando que está bloqueado. Este processo força os contactos metálicos internos a perfurarem ou prenderem firmemente as almofadas, formando uma ligação de circuito.
- Testar a ligação: Ligar a alimentação e testar se a fita LED se acende corretamente. Se forem detectados problemas, desligue a alimentação e verifique se a fita LED está corretamente inserida e se as almofadas estão limpas.
Conclusão
A escolha do conetor de fita LED correto não só prolonga a vida útil das fitas, como também garante o seu bom funcionamento após a instalação. Ao selecionar os conectores, é necessário ter em conta vários factores, incluindo o tipo de fita, os requisitos de tensão, o ambiente de instalação e o método de instalação.
Se está a planear instalar tiras de LED, Para obter mais informações sobre os conectores, certifique-se de que escolhe os conectores corretos com base nas suas necessidades. Oferecemos uma variedade de conectores de fita LED de alta qualidade para o ajudar a concluir facilmente os seus projectos de iluminação!
Perguntas frequentes
Teoricamente, sim, mas é fortemente desaconselhado. Os conectores proporcionam uma ligação física, mas as diferentes tiras de LED podem ter brilho, temperatura de cor, tensão e corrente diferentes. Preocupa-nos o facto de algumas tiras serem demasiado fracas ou demasiado brilhantes, ou mesmo terem uma vida útil mais curta.
Sim, mas não é recomendado. A maioria dos conectores sem solda pode ser reutilizada várias vezes. No entanto, cada desmontagem pode reduzir a força de fixação dos clips metálicos, afectando a fiabilidade das ligações subsequentes.
Sim, possivelmente. Qualquer ponto de ligação adicional introduz resistência. Em comparação com as ligações soldadas profissionalmente, os conectores sem solda, especialmente os de qualidade inferior, têm uma maior resistência de contacto nos seus contactos metálicos internos, o que pode levar a uma ligeira queda de tensão e à geração de calor.
Não, normalmente não causam uma alteração percetível no brilho, mas aumentam a resistência. Os conectores tipo L e tipo T foram concebidos para cablagens complexas de canto ou de ramificação.
Não. Os conectores de tiras de LED simples têm apenas 2 pinos (+V e GND). As tiras de LED RGB requerem 4 pinos (+V, R, G, B) para funcionarem corretamente. Uma incompatibilidade de pinos impedirá a ligação correta de todas as linhas de alimentação e controlo necessárias.
