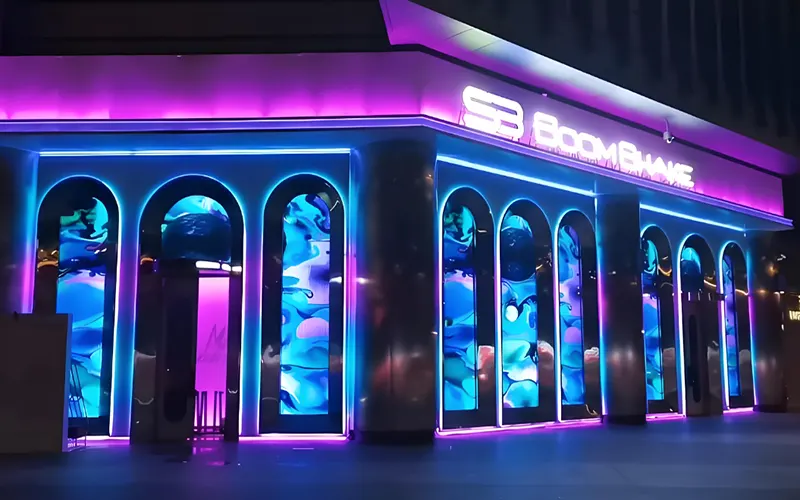

En el diseño de iluminación moderno, tira de LED direccionable Los tipos IC han revolucionado la forma en que utilizamos la luz. Ya no son meras tiras que emiten un resplandor simple y uniforme. Han evolucionado hasta convertirse en lienzos pixelados capaces de generar efectos complejos, como gradientes fluidos y animaciones persecutorias. Sin embargo, al comprar estas tiras LED dinámicas de “colores de ensueño”. Muchos usuarios se sienten desconcertados por la variedad de denominaciones de los chips, como WS2811, WS2812 y SK6812, cada uno con un nombre diferente. En realidad, el factor fundamental que determina el rendimiento de una tira LED direccionable es la compatibilidad. Y la idoneidad para aplicaciones específicas radica precisamente en el tipo de chip de control integrado (CI) que lleva incorporado.
Este recurso, que le servirá de guía de referencia definitiva, le permitirá conocer a fondo los entresijos de los circuitos integrados para tiras de LED direccionables más comunes. Le permitirá tomar la decisión más informada posible. Más información ¿Qué son las tiras LED digitales direccionables?
¿Qué son los tipos de circuitos integrados para tiras de LED direccionables?
Antes de profundizar en el tema de los circuitos integrados, debemos entender primero los conceptos fundamentales que subyacen a las tiras de LED tradicionales y a los propios LED direccionables.
Las tiras de LED tradicionales (como las tiras 5050) tratan todas las cuentas de LED individuales como una única entidad unificada. Suelen tener sólo dos cables de alimentación, uno positivo y otro negativo, lo que significa que toda la tira sólo puede mostrar un color a la vez (o cambiar de color en segmentos fijos). No se puede controlar ninguna perla LED individual específica dentro de la tira.
Cada LED individual de una tira LED direccionable (como la WS2812B) funciona como un “píxel” independiente. Además de las líneas de alimentación, estas tiras disponen de una línea de datos dedicada. Cada perla de LED lleva integrado un minúsculo circuito integrado (CI) que permite a un controlador direccionar. Y especificar el color y el brillo de cada LED de la tira a través de señales de datos. Esta capacidad sirve de base para crear efectos de animación complejos, como luces perseguidoras y ondas arco iris.
Mientras que las tiras de LED tradicionales funcionan mediante una “acción colectiva”, las tiras de LED direccionables ofrecen un “control preciso a nivel individual”.”
¿Por qué es crucial el tipo de circuito integrado para las tiras de LED direccionables?
El chip IC es el “cerebro” de una tira LED direccionable, es decir, su componente más importante. No sólo determina la forma en que la tira recibe las señales, sino que también influye en su frecuencia de actualización, la fidelidad del color, la compatibilidad y la estabilidad general.
Los distintos tipos de chips IC utilizan protocolos de datos diferentes (como el control monohilo o el control SPI) y tienen requisitos distintos en cuanto a voltaje, corriente y especificaciones del controlador.
Por ejemplo, el WS2811 es un CI externo que ofrece una gran precisión de control, pero implica un cableado más complejo; el WS2812, por el contrario, integra el CI directamente en el encapsulado del LED. El SK6812, que simplifica enormemente la instalación, se basa en la compatibilidad del WS2812 y añade la funcionalidad RGBW, lo que permite crear mezclas de luz blanca más matizadas y refinadas.
La selección de un tipo de circuito integrado incorrecto puede provocar que la tira de LED no se encienda, que la transmisión de la señal sea inestable o que la visualización de los colores sea incorrecta. Por lo tanto, entender el tipo específico y las características de rendimiento del chip IC es un paso crucial antes de comprar cualquier tira de LED direccionable.
¿Cuáles son los tipos más comunes de circuitos integrados direccionables para tiras de LED?
En el mercado existen numerosas marcas de CI para tiras de LED direccionables, y cada marca ofrece múltiples series y modelos. Comprender las características fundamentales de estos circuitos integrados principales es el primer paso para hacer la elección correcta.
Serie WS: WS2811, WS2812, WS2813, WS2815
La serie WS representa la familia de circuitos integrados LED direccionables más popular del mercado. El WS2811 es un chip controlador externo -normalmente, un solo chip controla tres LED- que funciona a 12 V, lo que lo hace idóneo para la transmisión de señales a larga distancia. Los modelos WS2812 y WS2812B integran el chip controlador directamente en el encapsulado del LED 5050; funcionan a 5 V y cada LED se puede controlar de forma independiente, lo que los convierte en la opción preferida para proyectos de bricolaje.
El WS2813 presenta un mecanismo de transmisión de datos mejorado que incorpora una función de línea de datos de reserva. Si falla un LED concreto, la señal puede eludir el punto defectuoso y seguir transmitiendo, lo que aumenta considerablemente la fiabilidad del sistema. El WS2815, por su parte, admite una tensión de funcionamiento de 12 V al tiempo que mantiene la capacidad de control independiente de cada LED individual. Esto lo hace ideal para instalaciones comerciales que requieren cableado de larga distancia. Estos chips utilizan un protocolo de comunicación monohilo con una velocidad de transmisión de datos de aproximadamente 800 kHz y admiten una profundidad de color RGB de 24 bits.
Serie SK: SK6812, SK9822
El SK6812 es un competidor directo del WS2812. Su principal ventaja reside en la disponibilidad de una versión RGBW. Que añade un LED blanco dedicado a la tríada RGB estándar, permitiendo la producción de blancos más puros y expresiones de color más ricas. En términos de requisitos de sincronización, el SK6812 es muy similar al WS2812 y puede servir como sustituto directo en la mayoría de los escenarios, aunque su precio suele ser ligeramente superior.
El SK9822 representa el nivel superior de la serie SK y utiliza una interfaz SPI de doble hilo, similar a la del APA102. Admite frecuencias de actualización más altas y distancias de transmisión más largas, al tiempo que ofrece una tolerancia de temporización superior, lo que lo hace idóneo para aplicaciones de nivel profesional. Su función de control de brillo global permite ajustar el brillo general sin alterar las relaciones de color, una capacidad especialmente útil en aplicaciones de atenuación PWM.
Serie APA: APA102
El APA102 utiliza un protocolo de comunicación SPI de dos hilos, formado por líneas de datos y de reloj independientes. Este diseño ofrece importantes ventajas de rendimiento: la velocidad de transmisión de datos puede alcanzar los 30 MHz -muy superior a la de los circuitos integrados con protocolo de un solo hilo- y la velocidad de refresco puede alcanzar fácilmente varios kilohercios. Y lo que es más importante, el protocolo SPI presenta una excelente tolerancia de temporización, lo que le permite ser manejado fácilmente por prácticamente cualquier microcontrolador.
La APA102 también cuenta con control de brillo global de 5 bits, que permite ajustar el brillo general manteniendo la precisión del color, lo que evita los problemas de distorsión del color que suelen producirse a bajos niveles de brillo. Estas características lo convierten en la opción ideal para proyectos profesionales que requieren altas frecuencias de refresco, un control preciso del color y un despliegue a gran escala, a pesar de su coste relativamente más elevado.
Otros: TM1804, UCS1903, SM16703PB, etc.
El TM1804 es un CI de controlador de LED direccionable de primera generación que admite una tensión de funcionamiento de 12 V y suele utilizarse para controlar módulos RGB. Del mismo modo, el UCS1903 es comparable al WS2811; utiliza una arquitectura de controlador externo y, por tanto, ofrece una solución rentable. Por su parte, el SM16703PB emplea un protocolo de un solo cable y admite atenuación PWM, por lo que es habitual encontrarlo en determinadas aplicaciones sensibles a los costes.
Principales diferencias entre WS2811, WS2812 y SK6812
Estos tres modelos son tipos de CI comunes que se encuentran en las tiras LED SPI direccionables; puede seleccionar el que mejor se adapte a sus necesidades específicas. Sus diferencias se reflejan principalmente en los siguientes aspectos:
| Comparación de artículos | WS2811 | WS2812 | SK6812 |
| Ubicación IC | Exterior | integrado | integrado |
| Tensión | 12V | 5V | 5V |
| Método de control | Control monocable | Control monocable | Control monocable |
| Controlar la cantidad de LEDs | Cada circuito integrado controla tres LED. | Cada circuito integrado controla un LED. | Cada circuito integrado controla un LED. |
| Tipos de color | RGB | RGB | RGB/RGBW |
| Capacidad antiinterferente | Fuerte | Moderado | Bastante fuerte |
| Escenarios de aplicación | Proyectos a gran escala en exteriores o a larga distancia | Decoración de interiores, Tiras LED DIY | Iluminación interior de alta calidad, proyectos RGBW |
- El WS2811 es más adecuado para instalaciones de gran superficie o a larga distancia;
- El WS2812 es la opción más rentable y de uso general;
- El SK6812 es una versión mejorada diseñada para quienes buscan efectos de iluminación de alta calidad.
¿Cómo elegir el tipo de circuito integrado adecuado para su proyecto?
Cuando decida adquirir tiras de LED direccionables (controlables individualmente), el tipo de circuito integrado específico es un factor crucial a tener en cuenta. Puede consultar los detalles a continuación para orientarse en su selección.
Definir los requisitos del proyecto
Para empezar, enumere los requisitos básicos del proyecto: por ejemplo, cuántos LED deben controlarse, qué tipo de efectos de animación y frecuencias de actualización se requieren, y si es necesaria una luz blanca pura o una mezcla de colores RGBW. Además, hay que considerar si el entorno operativo es interior o exterior, cuál es el presupuesto del proyecto y cuáles son los requisitos en cuanto a facilidad de mantenimiento. En última instancia, las respuestas a estas preguntas orientarán directamente hacia un tipo de CI específico.
Por ejemplo, si está creando una tira de luz de contorno arquitectónico para exteriores de 10 metros de longitud con 30 LED por metro, la WS2811 de 12 V es la elección obvia, adecuada para largas distancias, densidad media y entornos exteriores. Si se trata de una tira de luz decorativa de sobremesa de 2 metros de longitud con 60 LED por metro. Y requiere ricos efectos de animación de arco iris, el 5V WS2812B es la opción más adecuada-ideal para distancias cortas, bajo coste, y amplia disponibilidad de recursos.
Evaluación de la compatibilidad de los controladores
Seleccione el tipo de CI de destino en función de su controlador específico. Por ejemplo, la serie WS2812 cuenta con el soporte de biblioteca y los recursos comunitarios más amplios. Y como resultado, Existen librerías de controladores maduras para casi todas las plataformas. Por otro lado, el APA102, con su versátil interfaz SPI, puede controlarse fácilmente con cualquier controlador que admita SPI por hardware.
Requisitos funcionales específicos
Si su proyecto tiene requisitos funcionales específicos, estos factores pueden determinar directamente su elección de CI. En primer lugar, ¿necesita una luz blanca realmente pura? Si es así, elija el SK6812 RGBW. Siguiente, ¿necesita una frecuencia de refresco ultraalta para eliminar el parpadeo de la cámara? En ese caso, elija el APA102. Además, si necesita capacidad de transmisión a larga distancia, elija la WS2811 o la WS2815 de 12 V. Por último, si exige el máximo nivel de fiabilidad, debe optar por el WS2813.
Conclusión
El núcleo de una tira de LED direccionable reside en la elección de sus tipos de chip IC. Los distintos CI determinan las capacidades expresivas, los métodos de control y la estabilidad de la tira. Desde el WS2811 hasta el SK6812, cada chip ofrece sus propias ventajas y escenarios de aplicación. Si busca tiras LED direccionables de alta calidad, controladores. O soluciones técnicas, le invitamos a ponerse en contacto con nuestros asesores técnicos para obtener recomendaciones personalizadas. Estamos aquí para ayudarle a conseguir diseños de iluminación más inteligentes y excepcionales.
Preguntas frecuentes
En teoría, una sola línea de datos puede soportar un número muy elevado de LED en serie (como 1.024 o incluso más). Sin embargo, las limitaciones prácticas se deben principalmente a la capacidad de la fuente de alimentación y a la frecuencia de refresco.
El WS2811 es un CI externo; normalmente, cada CI controla tres LED y se utiliza habitualmente en tiras de LED de 12 V. Por el contrario, el WS2812 cuenta con un IC incorporado. Permite controlar cada LED de forma independiente y funciona a una tensión de 5V. En pocas palabras, el WS2811 es más adecuado para tiras de LED de larga distancia. Mientras que el WS2812 es más adecuado para aplicaciones que requieren un control de alta precisión.
Sí, el SK6812 y el WS2812 son totalmente compatibles en cuanto al protocolo de señal; ambos utilizan un método de control de un solo cable. La diferencia radica en que el SK6812 incorpora un canal de luz blanca adicional (RGBW), lo que le permite producir un efecto de luz blanca más natural.
La mayoría de las tiras de LED direccionables pueden cortarse en puntos de corte designados. Estos puntos de corte suelen estar marcados directamente en la tira (indicados con el icono de una tijera). Si necesita volver a conectar la tira después de cortarla, utilice soldadura o conectores especializados, y asegúrese de que la dirección de la señal es correcta.
Si la tira de LED supera los 5 metros de longitud, se recomienda elegir el WS2811 o el WS2815. Ambos circuitos integrados funcionan con una fuente de alimentación de 12 V, lo que se traduce en una menor caída de tensión y una mayor estabilidad de la señal, por lo que son ideales para proyectos a gran escala o aplicaciones de iluminación arquitectónica.
