LED-Leuchtbänder sind eine hervorragende Wahl für Beleuchtungsprojekte, die von der Bühnenbeleuchtung über die Architekturbeleuchtung bis hin zu kreativen interaktiven Anwendungen reichen. DMX512 und SPI sind zwei beliebte Protokolle für LED-Leuchtbänder, deren Unterschiede sich direkt auf die Flexibilität, die Kosten und die Stabilität von Lichteffekten auswirken.

DMX512 und SPI sind zwei beliebte Protokolle, die hauptsächlich für große Bühnenaufführungen, architektonische Fassadenbeleuchtung und Heimdekoration verwendet werden. Unterschiedliche Steuerungsprotokolle wirken sich direkt auf die Lichteffekte, die Systemkomplexität und die Gesamtkosten aus. Wir analysieren die Unterschiede zwischen den beiden Protokollen, von den technischen Grundlagen über die Anwendungsszenarien bis hin zu den Kosten, um Ihnen zu helfen, schnell die richtige Lösung für Ihr Projekt zu finden. Wenn Sie sich entscheiden, prüfen Sie bitte Wie wählt man programmierbare LED-Streifen aus?

Was sind DMX512-LED-Streifen?

DMX512 (Digital Multiplex 512) ist ein Standardprotokoll, das in der professionellen Beleuchtungssteuerung weit verbreitet ist. Ursprünglich von der United States Society for Theatrical Technology (USITT) im Jahr 1986 entwickelt, sind DMX512-LED-Lichtleisten intelligente Beleuchtungsprodukte, die mit diesem Protokoll gesteuert werden und eine präzise, individuelle Steuerung jedes einzelnen Geräts ermöglichen.

DMX512 LED-Streifen

DMX512-Systeme erfordern in der Regel einen DMX-Controller und einen DMX-Decoder. Das DMX512-Protokoll unterstützt bis zu 512 Kanäle von Steuerdaten, wobei jeder Kanal einem Steuerparameter (wie RGB-Farbe oder Helligkeit) entspricht.

In großen Beleuchtungsanlagen können mehrere DMX-Controller zu einem großen Steuerungsnetzwerk zusammengeschaltet werden. Geräte verschiedener Hersteller sind theoretisch kompatibel, was die Systemintegration erleichtert.

Das DMX512-Protokoll verwendet den elektrischen RS-485-Standard und eine Differenzialsignalisierung, die eine Signalstabilität über große Entfernungen gewährleistet. Ein Standard-DMX512-System kann bis zu 1200 Meter weit übertragen (mit entsprechenden Repeatern) und ist damit ideal für große Veranstaltungsorte und Außenbeleuchtungsprojekte.

Was sind SPI LED-Streifen?

SPI (Serial Peripheral Interface) LED-Streifen verwenden ein einfacheres, direkteres serielles Kommunikationsprotokoll zur Steuerung von LEDs. Im Gegensatz zu DMX512 ist SPI kein Standard, der speziell für die Beleuchtungssteuerung entwickelt wurde. Stattdessen handelt es sich um ein universelles synchrones serielles Kommunikationsprotokoll, das in verschiedenen eingebetteten Systemen weit verbreitet ist.

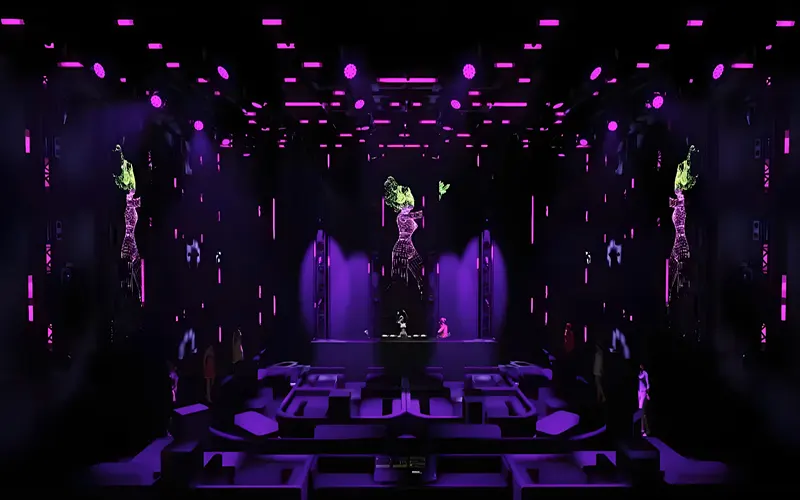

SPI-LED-Streifen

SPI-LED-Streifen werden in der Regel direkt von einem Controller (z. B. einem Mikrocontroller) angesteuert, wobei Datensignale kontinuierlich mit extrem hoher Geschwindigkeit an den Streifen übertragen werden. Das Hauptmerkmal ist, dass jede LED über einen eingebauten Treiberchip (z. B. WS2812B) verfügt, der spezifische Farbbefehle empfängt und ausführt.

Aufgrund der direkten Punkt-zu-Punkt-Steuerung können SPI-Streifen extrem hohe Bildwiederholraten und eine präzise Steuerung bis auf Pixelebene erreichen. Im Vergleich zu DMX512-LED-Streifen erfordern SPI-Systeme eine einfachere Verdrahtung und benötigen in der Regel nur eine einzige Datenleitung (einige Modelle können eine Taktleitung erfordern).

Es ist jedoch wichtig zu beachten, dass SPI-Signale nur eine kurze effektive Übertragungsdistanz haben, im Allgemeinen nicht mehr als 5-10 Meter. Für größere Entfernungen ist ein Signalverstärker oder Repeater erforderlich.

SPI-Lichtleisten werden häufig in kleinen Installationen, bei der Inneneinrichtung, bei der Entwicklung von Prototypen elektronischer Produkte und bei anderen Gelegenheiten eingesetzt. Sie eignen sich besonders für Szenen, die eine hohe Bildwiederholfrequenz und eine präzise Pixelsteuerung erfordern.

Kernunterschiede: DMX512 vs. SPI LED-Streifen

Um eine bessere Wahl zu treffen, müssen wir DMX512 vs. SPI LED-Streifen aus verschiedenen Blickwinkeln analysieren, wie z.B. die technische Architektur, die Signalübertragungsmethode, die Steuerungsgenauigkeit und die Unterschiede der Steuerungsmethoden.

Perspektive der technischen Architektur

Es gibt grundlegende Unterschiede zwischen den beiden Systemen. DMX512 verwendet eine zentralisierte Steuerungsarchitektur, bei der ein spezieller Controller einheitliche Steuersignale sendet. Jedes LED-Gerät empfängt diese Signale und führt sie über einen Decoder aus. SPI-LED-Streifen hingegen verwenden eine verteilte intelligente Architektur, bei der jedes LED-Pixel über unabhängige Datenverarbeitungsmöglichkeiten verfügt und eine kettenartige Datenübertragungsstruktur bildet.

Signalübertragungsmethode

Auch die Signalübertragungsmethoden sind völlig unterschiedlich. DMX512 verwendet differentielle Signale, die eine starke Anti-Interferenz-Fähigkeit und Langstreckenübertragungsfähigkeiten bieten, wobei eine einzelne Linie Übertragungsdistanzen von bis zu 1200 Metern erreichen kann. SPI-LED-Streifen verwenden Single-Ended-Digitalsignale, die eine relativ kurze Übertragungsdistanz haben, typischerweise innerhalb von 5-10 Metern, aber schnellere Datenübertragungsgeschwindigkeiten und höhere Aktualisierungsraten bieten.

Kontrolle der Präzision

DMX512 bietet eine 8-Bit-Präzision (0-255) pro Kanal und eignet sich damit für die traditionelle Dimmung und grundlegende Farbsteuerung. SPI-LED-Streifen bieten in der Regel eine 24-Bit-RGB-Steuerung (8 Bits pro Farbe) oder eine 32-Bit-RGBW-Steuerung, was eine reichhaltigere Farbwiedergabe und eine präzisere Helligkeitseinstellung ermöglicht. Darüber hinaus ermöglichen die Steuerungsmöglichkeiten von SPI-LED-Streifen auf Pixelebene komplexe Bilddarstellungen und Animationseffekte.

Unterschiede in den Kontrollmethoden: Wie werden Befehle gesendet?

DMX512: Controller + Decoder Modus

- Befehlsübertragung: Ein DMX512-Controller (wie z.B. der MA2 oder Sunlite) sendet Befehlspakete, und jedes Gerät interpretiert die Daten auf der Grundlage seiner Adresse.
- Latenzzeit: Aufgrund der Broadcast-Übertragung erhalten alle Geräte die Befehle synchron. Bei komplexen Szenen müssen jedoch mehrere Steuerungen kaskadiert werden. Weitere Informationen, bitte lesen Wozu dient der DMX512-Controller?

SPI: Master Direct Write Modus

- Befehlsübertragung: Der Master (z. B. ein Arduino) schreibt Daten Punkt für Punkt über die SPI-Schnittstelle, so dass keine Adresszuweisung erforderlich ist.
- Latenzzeit: Die punktuelle Übertragung führt zu einer Latenzzeit, die mit der Länge des LED-Streifens zunimmt, aber die Reaktionsgeschwindigkeit ist extrem schnell (in Mikrosekunden).

Wann sollte man DMX512-LED-Streifen wählen? Wann sollte man SPI-Streifen verwenden?

Die Wahl zwischen DMX512- und SPI-LED-Streifen hängt in erster Linie von der Größe des Projekts, den Umgebungsbedingungen und den gewünschten Ergebnissen ab.

DMX512-Systeme sind eher für große, professionelle Beleuchtungsanlagen geeignet, insbesondere in den folgenden Szenarien:

  • 1: Große Installationen, die die Steuerung von Hunderten oder sogar Tausenden von LEDs erfordern;
  • 2: Außen- oder Architekturbeleuchtung, die eine Signalübertragung über große Entfernungen (über 10 Meter) erfordert;
  • 3: Das System muss mit anderen DMX-kompatiblen Geräten (wie Moving Lights oder Nebelmaschinen) zusammenarbeiten;
  • 4: Das Projekt kann in Zukunft eine Erweiterung um zusätzliche Beleuchtungseinheiten erfordern.

Im Gegensatz dazu sind SPI-LED-Streifen in den folgenden Szenarien vorteilhafter: Kleine oder mittelgroße Installationen:

  • 1: Die Anzahl der LEDs ist auf einige hundert begrenzt;
  • 2: Es ist eine sehr hohe Bildwiederholfrequenz erforderlich (z. B. zur genauen Synchronisierung mit Musik oder Video);
  • 3: Projekte mit begrenztem Platzangebot und Bedarf an einer vereinfachten Verkabelung;
  • 4: Budgetbeschränkungen und kein Bedarf an professionellen Lichtsteuerungsmöglichkeiten;
  • 5: Schnelles Prototyping oder temporäre Installationen.

DMX512 vs. SPI LED-Streifen: Vergleich von Installation und Steuerungsproblemen

Die Installation eines DMX512-Systems erfordert spezielle Verdrahtungstechniken und Gerätekonfigurationen, die dem Installateur spezielle DMX-Kenntnisse und Konfigurationserfahrung abverlangen. Jedes LED-Gerät benötigt eine eigene Startadresse. Ein Standard-DMX-Netzwerk verwendet spezielle DMX-Kabel und wird in einer Daisy-Chain- oder Sterntopologie angeschlossen. An jedem Ende des Netzwerks ist ein 120-Ohm-Abschlusswiderstand erforderlich, um Signalreflexionen zu vermeiden.

Die Installation von SPI-LED-Streifen ist relativ einfach und umfasst hauptsächlich den Anschluss von Strom- und Datenkabeln. Da SPI-LED-Streifen in der Regel für den Plug-and-Play-Betrieb ausgelegt sind, verfügen die meisten Produkte über praktische Anschlüsse. SPI-LED-Streifen erfordern jedoch eine hohe Signalqualität, und die Übertragung über große Entfernungen erfordert die Berücksichtigung von Signalverstärkung und Zeitkorrektur.

Was die Steuerungssoftware angeht, so verfügt DMX512 über ein ausgereiftes Ökosystem professioneller Software wie Madrix, LED Studio und Resolume, die eine Fülle von voreingestellten Effekten und professionellen Tools bieten. SPI-LED-Streifen erfordern in der Regel eine individuelle Programmierung oder die Verwendung von Open-Source-Controllern wie Arduino und Raspberry Pi. Dies bietet unbegrenzte kreative Möglichkeiten, erfordert aber auch ein gewisses Maß an Programmierkenntnissen.

DMX512 vs. SPI LED-Streifen: Kosten und Skalierbarkeit im Vergleich

Die Kosten für ein DMX512-System liegen vor allem in den speziellen Steuergeräten und hochwertigen Kabeln. DMX-Konsolen, Decoder und Spezialkabel sind relativ teuer, so dass die DMX512-Steuerung für große Projekte kostengünstiger ist.

SPI-LED-Streifen bieten relativ niedrige Kosten pro Pixel und eine geringe Anfangsinvestition, wodurch sie sich für kleine bis mittelgroße Projekte eignen. Allerdings erfordern SPI-LED-Streifen im Allgemeinen mehr Überlegungen zur Energieverwaltung, da jedes Pixel seine eigene Stromversorgung benötigt.

Skalierbarkeit ist zweifelsohne die Stärke von DMX512. Ein Standard-DMX512-Universum kann 170 RGB-LEDs steuern (mit 512 Kanälen). Durch das Hinzufügen weiterer DMX-Universen (jedes benötigt eine eigene physikalische Leitung oder einen fortschrittlichen Controller mit Multi-Universum-Unterstützung) kann das System praktisch unbegrenzt erweitert werden. Große Veranstaltungsorte können Dutzende von DMX-Universen verwenden, um Zehntausende von Scheinwerfern zu steuern.

Bei SPI-Systemen ist die Skalierbarkeit dagegen eher begrenzt. Eine einzelne SPI-Datenleitung kann in der Regel maximal 300-500 LEDs ansteuern (abhängig vom jeweiligen Chip und den Anforderungen an die Aktualisierungsrate). Alles, was darüber hinausgeht, erfordert einen zusätzlichen Controller oder Signalverstärker. SPI-Systeme eignen sich eher für kleine bis mittelgroße Installationen mit einer festen Skala als für Projekte, die häufig erweitert werden müssen.

DMX512 vs. SPI LED-Streifen: Vorteile und Benachteiligungen

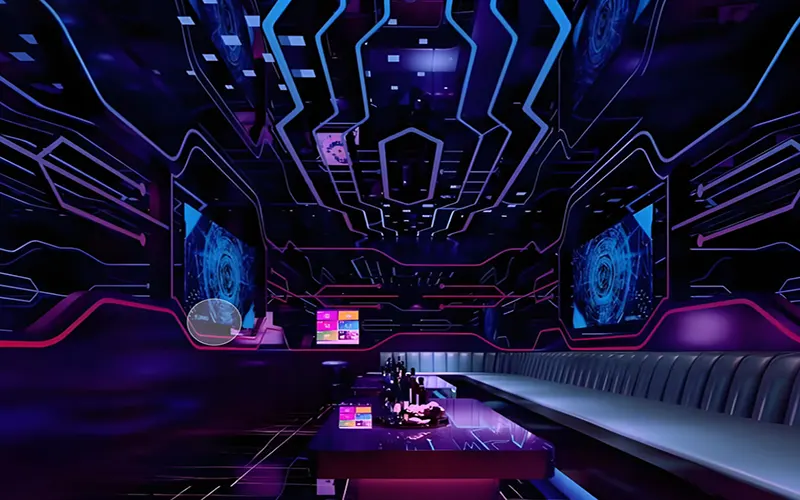

DMX512 und SPI LED-Streifen Anwendungsszenarien

DMX512: Komplexe Verkabelung, aber hochgradig skalierbar

Die Hauptvorteile des DMX512-Protokolls liegen in seiner Professionalität und Skalierbarkeit. Als Industriestandard ist es mit einer breiten Palette professioneller Beleuchtungsgeräte kompatibel und eignet sich für die Integration in große Systeme. Durch die Möglichkeit der Zonensteuerung ist DMX512 ideal für Projekte, die eine unabhängige Steuerung mehrerer Zonen erfordern.

Allerdings hat DMX512 auch erhebliche Nachteile. Die Ersteinrichtung des Systems ist komplex und erfordert eine ordnungsgemäße Verkabelung, Terminierung und Adresszuweisung. Die hohen Kosten für die Infrastrukturausrüstung machen es für kleine Projekte unwirtschaftlich. Die relativ niedrige Aktualisierungsrate macht es ungeeignet für Anwendungen, die extrem schnelle Reaktionszeiten erfordern.

SPI: Kurze Entfernung, aber schnelle Reaktion

Die Hauptvorteile von SPI-LED-Lichtleisten sind Einfachheit und hohe Leistung. Sie sind einfach zu installieren und erfordern keine komplexe Netzwerkkonfiguration oder Adresseinstellung. Die pixelgenaue Steuerung bietet eine enorme Flexibilität für kreative Beleuchtungsdesigns. Sie sind kostengünstig und eignen sich daher besonders für kleine bis mittlere Projekte und Heimwerker.

SPI hat auch erhebliche Einschränkungen. Die Signalübertragungsdistanzen sind kurz und erfordern eine Signalverstärkung über einige Meter hinaus. Die fehlende Standardisierung bedeutet, dass Chips verschiedener Hersteller subtile Unterschiede aufweisen können, was zu Kompatibilitätsproblemen führt. Auch die Skalierbarkeit ist begrenzt, da nur eine begrenzte Anzahl von LEDs über eine einzige Datenleitung angesteuert werden kann.

Schlussfolgerung

DMX512-LED-Streifen und SPI sind beides wichtige Technologien für die moderne Steuerung von LED-Streifen, jede mit ihren eigenen Vorteilen und Anwendungsszenarien. DMX bietet mehr Stabilität und eine groß angelegte Steuerung und eignet sich daher für professionelle Beleuchtungsprojekte. SPI hingegen bietet mehr Flexibilität und kreativen Ausdruck und ist daher die perfekte Wahl für die Erstellung dynamischer Beleuchtungen und Pixeldisplays.

Wir haben ein breites Angebot an DMX512 und SPI LED-StreifenBitte lassen Sie mich wissen, wenn Sie irgendwelche Fragen haben.

FAQs

Können DMX512-LED-Bänder einzelne LEDs steuern?

Im Allgemeinen nicht. DMX512 verwendet eine kanalbasierte Steuerung. Jeder Decoder steuert in der Regel einen Abschnitt des Streifens und unterstützt keine individuelle LED-Steuerung. Wenn Sie eine Steuerung auf Pixelebene benötigen, wählen Sie SPI-LED-Streifen.

Sind SPI-LED-Streifen stromsparender?

Nein. Der Stromverbrauch von SPI- und DMX-Lichtleisten hängt in erster Linie von den LEDs selbst ab (Anzahl, Helligkeit, Farbe) und hat wenig mit dem Kommunikationsprotokoll zu tun. SPI macht es manchmal einfacher, Animationen mit hoher Helligkeit zu erstellen, so dass der Gesamtstromverbrauch höher sein kann.

Kann ich SPI-Lichtleisten mit DMX steuern?

Eine direkte Steuerung ist in der Regel nicht möglich, aber ein DMX-zu-SPI-Konverter kann verwendet werden. So kann z.B. in großen Projekten der DMX-Master-Controller Steuerdaten über den Konverter an die SPI-Lichtleisten senden, um Kompatibilität zu erreichen.

Können Ethernet-Kabel anstelle von DMX512-Kabeln verwendet werden?

Für eine vorübergehende Nutzung ist das möglich, für eine langfristige Installation wird es jedoch nicht empfohlen.
